Naciśnij-Wentylację lokalną dla przodków kopalni węgla

Seria FBDEksplozja-Proof Press-InLokalny wentylator wentylacyjny

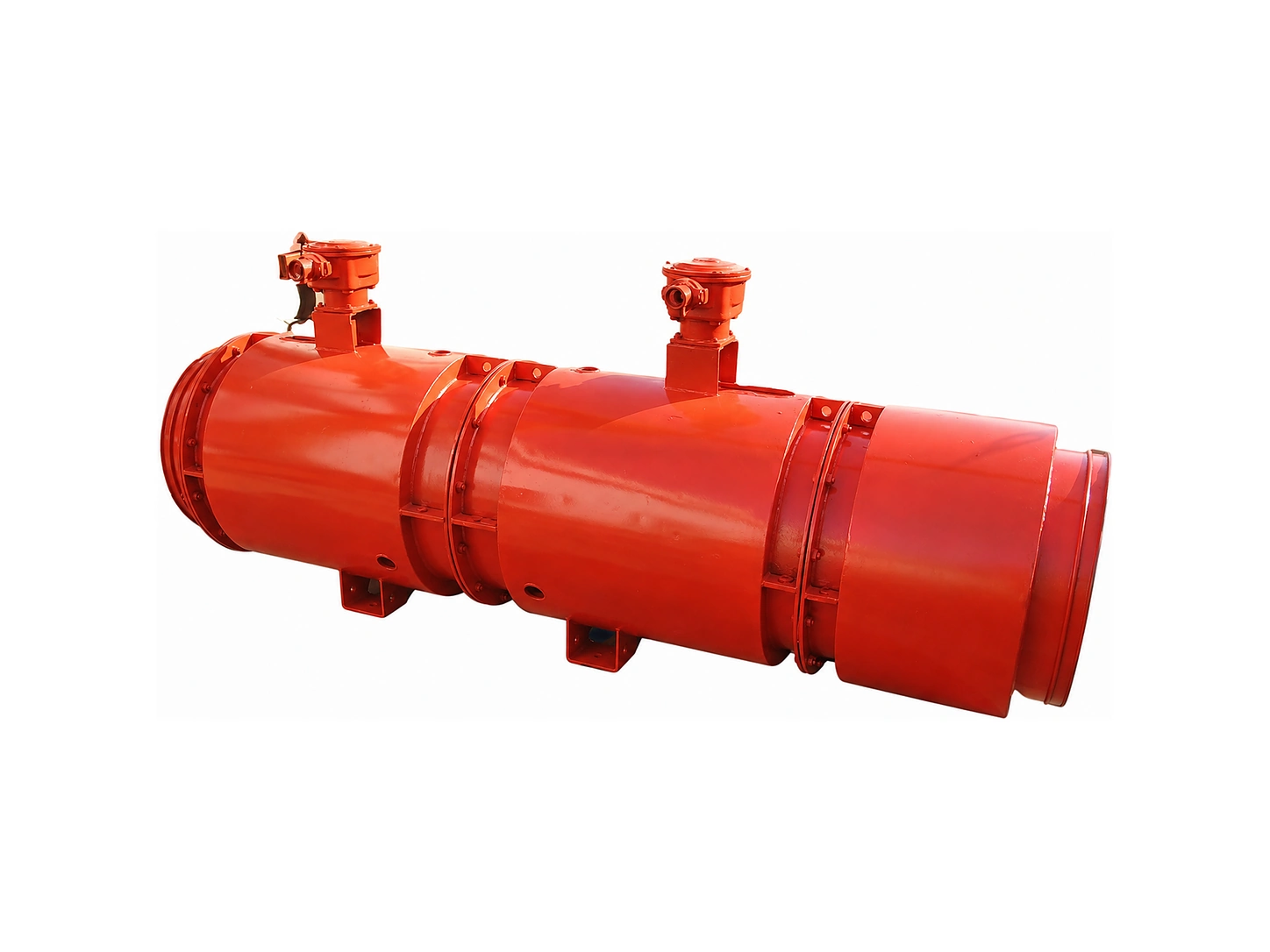

Seria FBD Przeciwwybuchowa-Prasa przeciwwybuchowa-W przeciwprądzie-Obrotowy wentylator miejscowy stosowany jest głównie w podziemnych wyrobiskach kopalni węgla, chodnikach górniczych, komorach i projektach wentylacji tuneli.

Został zaprojektowany tak, aby dostarczać świeże powietrze do powierzchni roboczej poprzez-wtłaczaną wentylację. Wentylator ma dwu-stopniowy licznik-obracający się przepływ osiowy i może być używany jako kompletna jednostka lub etapami, w zależności od różnych wymagań dotyczących oporu wentylacji.

Naciśnij-W trybie wentylacji

Typ wentylacji

Wciśnij-lokalną wentylację

Struktura wentylatora

Dwu-licznik-obracający się

Zakres przepływu powietrza

89–1880 m³/min

Całkowite ciśnienie

256–9930 Pa

Zaprojektowany, aby dostarczać świeże powietrze do podziemnych ścian roboczych

Seria FBD różni się od wyciągowego wentylatora lokalnego. Służy do wentylacji-wtłaczającej, wysyłającej świeże powietrze przez kanał powietrzny do podziemnych przodków, komór i obszarów wykopów drogowych.

Wentylator można ustawić na podłodze jezdni lub zawiesić na ścianie jezdni. Nadaje się do lokalnej wentylacji podziemnych kopalń węgla, gdzie temperatura gazu wynosi od -20 stopni do +40 stopnia, a zawartość pyłu w transportowanym powietrzu nie przekracza 200 mg/m3.

Wentylator powinien być zainstalowany na strumieniu powietrza wlotowego, gdzie stężenie metanu jest niższe od zatwierdzonego limitu bezpieczeństwa. Jeżeli stężenie metanu przekroczy dopuszczalną wartość, należy odciąć prąd zgodnie z wymogami bezpieczeństwa kopalni.

Naciśnij-W trybie logiki działania wentylacji

DOPŁYW POWIETRZA

Dostawa świeżego powietrza

Wentylator tłoczy świeże powietrze kanałem do przodka lub komory podziemnej.

DYSTANS

Zaopatrzenie-na duże odległości

Nadaje się do wentylacji długich jezdni; w odpowiednich warunkach powietrze może być dostarczane na duże odległości bez częstego poruszania wentylatorem.

UŻYWANIE ETAPOWE

Operacja całościowa lub etapowa

Wentylator może być używany jako kompletna jednostka lub w etapach, w celu dopasowania do różnych warunków oporu.

ENERGIA

Mniejsze straty energii

Praca etapowa pomaga zmniejszyć niepotrzebne zużycie energii przez wentylację, gdy nie jest wymagane pełne ciśnienie.

Struktura i zalety operacyjne

Funkcja

Konfiguracja

Korzyści dla prasy-W wentylacji

Licznik-Struktura obrotowa

Dwa stopnie osiowe obracają się w przeciwnych kierunkach

Poprawia zdolność ciśnieniową i wydajność dostarczania powietrza

Silnik ognioszczelny

Konfiguracja silnika ognioszczelnego YBF / YBF2

Nadaje się do stosowania pod ziemią w kopalniach węgla, zgodnie z zatwierdzonymi warunkami bezpieczeństwa

Elastyczna obsługa

Kompletna jednostka lub zastosowanie etapowe

Dopasowuje się do różnych wymagań dotyczących rezystancji i pomaga oszczędzać energię

Metoda instalacji

Instalacja-podłogowa lub podwieszana

Dostosowuje się do różnych układów dróg i przestrzeni placu budowy

Konstrukcja o niskim poziomie hałasu

Zoptymalizowana struktura kontroli przepływu powietrza i hałasu

Poprawia środowisko pracy w zamkniętych przestrzeniach podziemnych

Parametry wydajności

Poniższa tabela jest ułożona zgodnie z dostarczoną prasą serii FBD-w danych lokalnego wentylatora wentylacyjnego. Ostateczny wybór modelu powinien uwzględniać długość jezdni, opór kanału, zapotrzebowanie na objętość powietrza, napięcie i metodę instalacji.

NIE.

Prędkość
obr./min

Przepływ powietrza
m³/min

Całkowite ciśnienie
Rocznie

Model silnika

Moc
kW

Woltaż
V

Prąd znamionowy
A

Nr 4.0

2900

136–89

256–2050

YBF90L-2

2×2.2

380/660

4.85/2.79

Nr 4.0

2900

165–109

375–3040

YBF112M-2

2×4

380/660

8.1/4.7

Nr 5.0

2900

240–161

325–2540

YBF132S1-2

2×5.5

380/660/1140

11.1/6.4/3.7

Nr 5.6

2900

324–215

375–3690

YBF160M1-2

2×11

380/660/1140

21.6/12.6/7.2

Nr 6.3

2900

518–318

640–7310

YBF200L1-2

2×30

380/660/1140

56.9/32.9/18.5

Nr 8.0

2900

970–560

850–9950

YBF2-280S-2

2×75

380/660/1140

134/77/44.2

Nr 10.0

1450

1380–800

710–8520

YBF2-280M-4

2×90

380/660/1140

167/96/55.5

Nr 11.2

1450

1880–1090

850–9930

YBF2-315M-4

2×132

380/660/1140

240/139/80.5

Uwaga: ta tabela zawiera listę reprezentatywnych modeli do wyświetlania stron. Dostępnych jest więcej punktów pracy od nr 4.0 do nr 11.2, w zależności od przepływu powietrza, ciśnienia całkowitego, mocy silnika i wymagań dotyczących napięcia.
