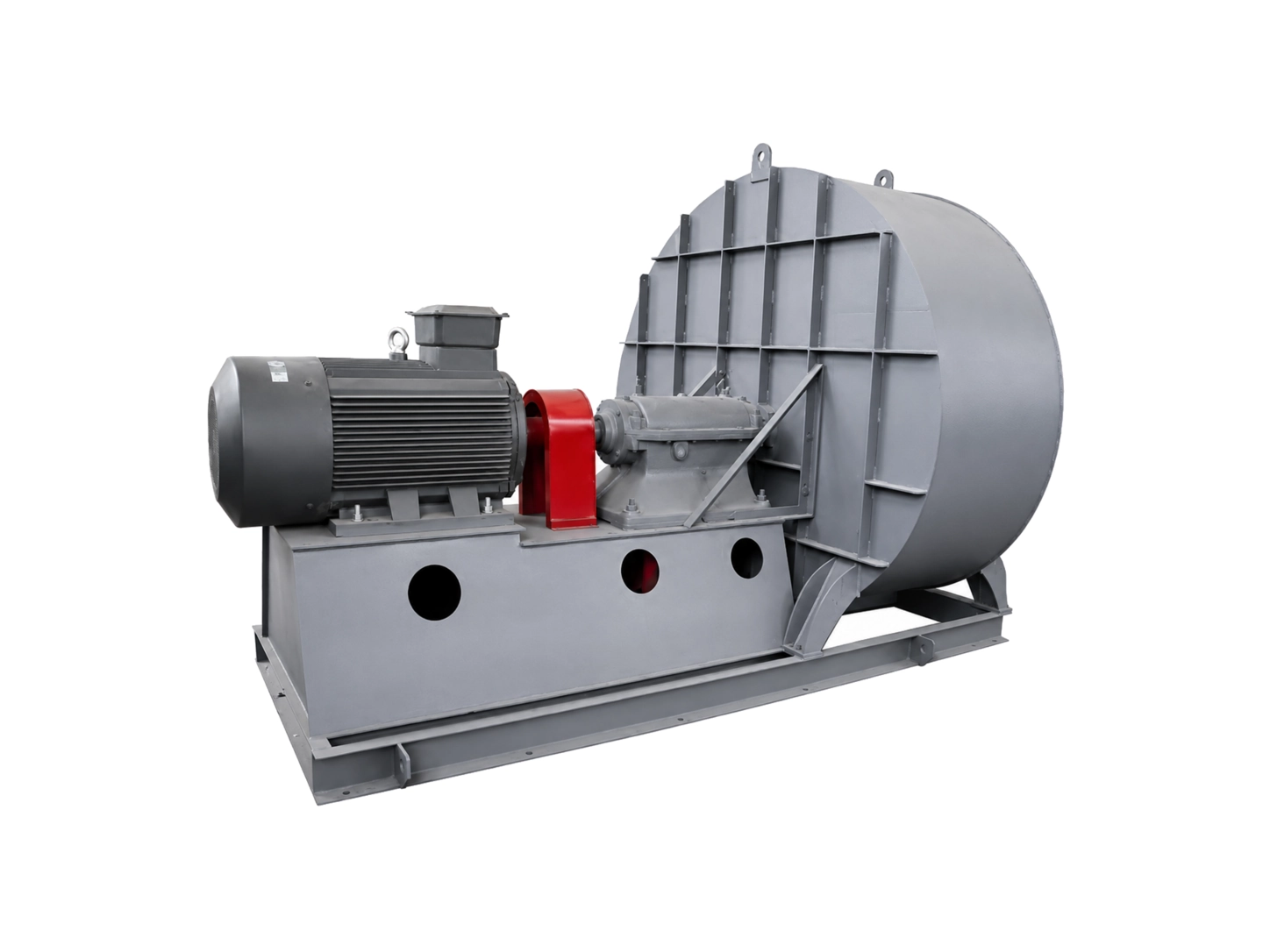

G/Y4-73 Wentylator odśrodkowy z wymuszonym ciągiem i wentylatorem z ciągiem indukcyjnym
Wentylator odśrodkowy kotła G/Y4-73 do kotłów z ciągiem wymuszonym, ciągiem indukowanym, odciągiem spalin, instalacjami odpylania i wentylacji kotłów przemysłowych. G4-73 służy do nawiewu powietrza do kotła, natomiast Y4-73 służy do odprowadzenia spalin z kotła po odpyleniu.
G/Y4-73 Wentylator odśrodkowy kotła dobierany jest w zależności od pozycji przepływu powietrza w układzie kotła. G4-73 działa po stronie czystego-powietrza, dostarczając powietrze wspomagające spalanie, natomiast Y4-73 działa po stronie gazów spalinowych, pomagając utrzymać ciąg po spalaniu.
Ta seria jest odpowiednia dla systemów kotłów parowych o wydajności 2–670 t/h. Wentylator można skonfigurować w zależności od przepływu powietrza, ciśnienia, temperatury medium, zapylenia, ryzyka korozji i układu kanałów w miejscu instalacji. Jeśli wymagana jest odporność na korozję, można wybrać materiały ze stali nierdzewnej, takie jak 304 lub 316L.
Wybór rozpoczyna się od ścieżki powietrznej
Strona Czystego Powietrza
G4-73
Strona spalin
Y4-73
Temperatura
Powietrze Mniejsze lub równe 80 stopni Spaliny Mniejsza lub równa 250 stopni
Zakres modeli
Nr 8D – nr 28D
Przeczytaj instalację kotła przed wyborem wentylatora
W kotłowni wybór wentylatora to nie tylko kwestia nazwy modelu. Pierwszym krokiem jest zrozumienie, gdzie wentylator jest zainstalowany na ścieżce powietrza. Wentylator instalowany przed spalaniem zazwyczaj tłoczy czyste powietrze. Wentylator instalowany po spalaniu musi wytrzymać temperaturę, kurz, odporność na spaliny i możliwą korozję.
Z tego powodu G4-73 i Y4-73 nie powinny być traktowane jako ten sam stan pracy. Nawet jeśli przepływ powietrza i ciśnienie wydają się zbliżone, stan medium może powodować inne wymagania dotyczące materiału, silnika, łożyska, obudowy i konserwacji.
W przypadku zastosowań ze spalinami przed wentylatorem należy umieścić urządzenie odpylające. Oczekuje się, że w typowych warunkach panujących w elektrowni skuteczność usuwania pyłu będzie wynosić nie mniej niż 85%, co pomoże zmniejszyć zużycie wirnika i ścieranie obudowy.
Logika wyboru ścieżki powietrza w kotle
Krok 01
Znajdź pozycję wentylatora
Należy sprawdzić, czy wentylator jest zamontowany przed wejściem powietrza do spalania do kotła lub po opuszczeniu kotła przez spaliny.
Krok 02
Sprawdź średni stan
Czyste powietrze, gorący dym, stężenie pyłu i składniki korozyjne prowadzą do różnych decyzji konfiguracyjnych.
Krok 03
Dopasuj opór
Przy doborze ciśnienia należy uwzględnić opór kanału, opór odpylacza i warunki ciągu kominowego.
Krok 04
Potwierdź materiał
Stal węglową, stal nierdzewną 304 lub stal nierdzewną 316L można omówić w zależności od temperatury i ryzyka korozji.
Porównanie strony czystego-powietrza i przewodu spalinowego-gazu
Punkt wyboru
G4-73 Strona czystego powietrza
Y4-73 Strona spalin
Co potwierdzić
Średni
Czyste powietrze
Dym/spaliny
Pył, temperatura i składniki powodujące korozję
Temperatura
Mniejszy lub równy 80 stopni
Mniejsza lub równa 250 stopni
Czy potrzebna jest konfiguracja-wysokotemperaturowa
Obciążenie systemu
Opór dopływu powietrza
Odpylacz i odporność na spaliny
Rzeczywista strata ciśnienia w systemie
Tworzywo
Zwykle łatwiejszy w konfiguracji
Może wymagać materiału-odpornego na korozję
Wybór stali węglowej / 304 / 316L
Uwagi dotyczące struktury i konfiguracji
Struktura odśrodkowa z pojedynczym-wlotemSeria składa się z modeli wentylatorów odśrodkowych-z pojedynczym wlotem i obejmuje modele od nr 8D do nr 28D.
D-Wpisz transmisjęSprzęgło elastyczne zapewnia stabilną pracę w warunkach instalacji kotłowej.
Kierunek obrotu i wylotuObrót w prawo-lub lewo-i kąt wylotu powinny być dopasowane do kierunku kanału w miejscu instalacji.
Główne elementy wentylatoraWentylator składa się z wirnika, obudowy, wlotu, urządzenia regulacyjnego i części przekładni.
G4-73 Dane dotyczące wydajności po stronie czystego powietrza
Do wstępnego wyboru strony czystego powietrza wykorzystywane są następujące dane G4-73. Ostateczną konfigurację należy sprawdzić pod kątem wydajności kotła, wymaganego przepływu powietrza, ciśnienia całkowitego i specyfikacji silnika.
Model
Prędkość obr./min
NIE.
Przepływ powietrza m³/h
Całkowite ciśnienie Rocznie
Model silnika
Moc kW
G4-73 nr 8D
1450
1
16156–30993
2104–1400
Y180M-4
18.5
G4-73 nr 9D
1450
1
23003–32079
2668–2559
Y200L-4
30
G4-73 nr 9D
1450
2
35052–44128
2440–1775
Y225S-4
37
G4-73 nr 10D
1450
1
31554–60533
3301–2194
Y250M-4
55
G4-73 nr 11D
1450
1
41999–47427
4003–3986
Y280S-4
75
Większe modele G4-73 nr 12D, nr 14D, nr 16D, nr 18D i nr 20D są dostępne dla systemów kotłów po stronie czystego powietrza o większym przepływie powietrza. Kompletne dane można potwierdzić na podstawie rzeczywistej wydajności kotła i oporu ścieżki powietrza.
Y4-73 Dane dotyczące wydajności strony spalin
Do wstępnego wyboru strony gazów spalinowych wykorzystywane są następujące dane Y4-73. Przed wyceną należy potwierdzić temperaturę dymu, odporność odpylacza, zawartość pyłu i stan korozji.
Model
Prędkość obr./min
NIE.
Przepływ powietrza m³/h
Całkowite ciśnienie Rocznie
Model silnika
Moc kW
Y4-73 nr 8D
1450
1
16156–18244
1303–1298
Y160M-4
11
Y4-73 nr 8D
1450
2
20442–30993
1284–868
Y160L-4
15
Y4-73 nr 9D
1450
1
23003–32079
1651–1584
Y180L-4
22
Y4-73 nr 9D
1450
2
35052–44128
1511–1100
Y200L-4
30
Y4-73 nr 10D
1450
1
31554–44004
2041–1959
Y225S-4
37
Większe modele Y4-73 nr 11D, nr 12D, nr 14D, nr 16D, nr 18D i nr 20D są dostępne dla większych systemów po stronie spalin. Kompletny dobór powinien opierać się na rzeczywistej temperaturze gazów spalinowych, rezystancji odpylacza i wymaganiach materiałowych.
Dane wymagane przed wyceną
Pozycja wentylatoraCzysta-strona powietrza lub-gazu. Określa to kierunek i konfigurację modelu.
Opór systemuUwzględnij opór kanału, opór kotła, opór odpylacza i stan ciągu kominowego.
Temperatura pracyTemperatura wpływa na wybór materiału, układ silnika i konfigurację łożysk.
Wymagania materiałoweProszę potwierdzić, czy wymagana jest stal węglowa, stal nierdzewna 304 lub stal nierdzewna 316L.
